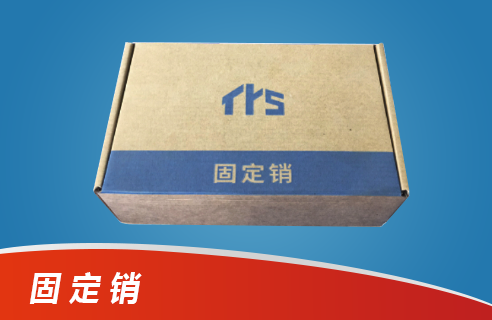

TYS固定销(空心钉)

产品详情

一、 产品简介

本品为日本TYS建築修缮エンジニアリング株式会社技术授权产品,结合注浆胶形成天补独有钉锚注浆工艺,用于混凝土、砖墙、瓷砖、保温砂浆、粉刷砂浆等空鼓修复。固定销由高强度不锈钢制成,主要结构为空心套管与端头不锈钢膨胀头,根据微端有无钉帽分为KD系列(无钉帽)及KDD系列(有钉帽);根据长度的不同,主要型号有KD635、KD650 、KD670、KD685 、KD6100、KDD650 、KDD670、KDD685 、KDD6100。

二、 产品特点

1. 锚固强度高,能实现较少固定销极高的锚固力

2. 不同深度均有对称开孔结构,注浆材料通过孔隙进入并填充各个位置的空鼓层

3. 材质硬,受力状态下不易变形

4. 注浆状态下锚固力进一步增强

三、 适用范围

1、混凝土、砖墙、加砌块空鼓位置处的钉锚注浆

2、尤其适合空鼓瓷砖、石材基层的压力注浆,重筑粘结层

四、 产品指标

序号

检测项目

标准值

检测结果

1

抗剪力,KN

≥6.0

12

2

锚栓抗拉承载力标准值(有注浆),kN

C50混凝土基材

≥1.5

2.11

C30混凝土基材

≥1.5

2.05

混凝土加砌块基材

≥0.6

1.0

混凝土实心砖基材

≥0.9

2.0

烧结多孔砖

≥0.9

1.41

3

锚栓抗拉承载力标准值(无注浆),kN

C50混凝土基材

≥1.5

2.01

C30混凝土基材

≥1.5

1.53

混凝土加砌块基材

——

0.14

混凝土实心砖基材

≥0.9

1.14



五、 施工步骤

1、 φ6.5mm的钻头开孔,至牢固的混凝土、砖墙、加砌块基层,清理孔内灰尘;

2、 将注浆胶装进注胶枪,并安装好注浆嘴;挤出注浆嘴中未充分混合的注浆胶;

3、 安装设定尺寸的空心钉,将底部的膨胀头用顶针冲击膨胀开;

4、 用注胶枪维持一定的注浆压力,将注浆胶从固定销开孔部位注入,至固定销周围扩散,用空鼓锤检验周边密实情况;



六、 注意事项

1、 通过限位器控制膨胀头的锚固深度;

2、用于瓷砖饰面时,固定销末端进行倒角处理,并控制倒角深度,避免末端突出,或倒角过深,固定销末端滑脱,影响锚固力。

七、 包装规格

KD650 /KD670     400支/盒

KDD650           200支/盒

KDD670           150支/盒

KDD685/ KDD6100  100支/盒

KD6100           250支/盒



八、 参考用量

根据安全验算确定用量

九、 执行标准

Q/320623NTYY 01—2019

十、 保质期

密封干燥状态下保质期三年。
